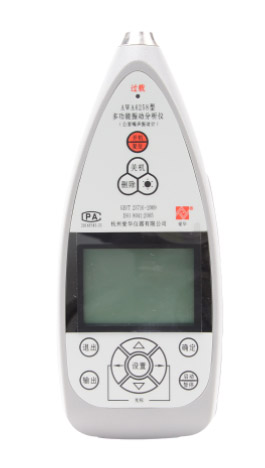

AWA6258型多功能振动分析仪是一种采用数字信号处理技术的多通道手持式分析仪，可以同时进行三轴向振动测量。它具有多种评价振动用的频率计权。可以进行全身振动测量、手传振动测量、环境振动测量，还可以对振动进行1/3 OCT频谱分析。
| AWA6258型三轴向振动测量分析仪(人体全身振动测量配置,不含打印机) |
19800 |
| AWA6258型三轴向振动测量分析仪（人体手传振动测量配置,不含打印机） |
17800 |
| AWA6258型三轴向振动测量分析仪（低频振动频谱分析配置,不含打印机） |
23800 |
| AWA6258型三轴向振动测量分析仪(设备振动频谱分析配置,不含打印机) |
24800 |
| AWA6258型三轴向振动测量分析仪（人体手传+全身振动测量配置,不含打印机） |
29600 |
可选功能模块介绍 |
全身振动测量模块 |
|
执行标准 |
GB/T 23716—2009 人体对振动的响应 测量仪器 （ISO 8041：2005 , IDT） |
适用标准 |
GB/T 13441—2007 机械振动与冲击 人体暴露于全身振动的评价 |
频率计权及其量程（以10-6 m/s2为参考） |
频率计权 |
量程（dB） |
评价说明 |
VLx-y |
70 ～ 175 |
全身水平 |
VLz |
80 ～ 185 |
全身垂向 |
Wb |
81 ～ 185 |
z轴,座椅表面 |
Wc |
78 ～ 183 |
x轴,座椅-靠背 |
Wd |
73 ～ 184 |
x,y轴,座椅表面 |
We |
70 ～ 168 |
rx,ry,rz轴,座椅表面 |
Wj |
88 ～ 185 |
垂直,卧姿(头部) |
Wk |
80 ～ 185 |
z轴,座椅表面 |
Wm |
70 ～ 180 |
建筑物 |
|
频率范围及测量精度 |
分析仪功能 |
频率范围及测量精度 |
|
全身振
动测量 |
VLx-y/VLz?：1.25 Hz～63 Hz(±1dB)?、1 Hz～80 Hz(±2?dB)
Wb/Wc/Wd/We/Wj/Wk：0.63 Hz～63 Hz(±1 dB)、0.315 Hz～125 Hz(±2 dB)、0.315 Hz～250 Hz(+2 dB～-∞)
Wm：1.25 Hz～63 Hz(±1 dB)、0.63 Hz～125 Hz(±2 dB)、0.315 Hz～250 Hz(+2 dB～-∞) |
|
|
|
时间平均方式 |
指数平均1s , 指数平均8s ，线性平均1s |
主要测量指标
|
Max、Min、Leq,T、5个Ln(n可以从1到99之间设定)、SD、Peak、VDV、VLxyz、VLcdd、VLddk
|
传感器参数
|
传感器型号 |
灵敏度 |
质量 |
尺寸（mm） |
AWA84410 |
2mv/m·s-2 |
250g |
φ205×10 |
|
采样频率 |
750 Hz
|
统计采样间隔 |
0.1s
|
手传振动测量模块
|
|
执行标准
|
GB/T 23716—2009 人体对振动的响应 测量仪器 （ISO 8041：2005 , IDT）
|
适用标准
|
GB/T 14790—2009 机械振动 人体暴露于手传振动的测量与评价
|
频率计权及其量程（以10-6m/s2为参考）
|
频率计权 |
量程（dB） |
评价说明 |
Wh |
70 ～ 185 |
手臂 |
|
频率范围及测量精度 |
分析仪功能 |
频率范围及测量精度 |
|
手传振动测量 |
Wh：10 Hz～800
Hz(±1 dB)、5 Hz～1600 Hz(±2 dB)
VBLe：12.5 Hz～630 Hz(±1 dB)、8
Hz～1000 Hz(±2 dB) |
|
|
|
时间平均方式 |
指数平均1s , 指数平均8s ，线性平均1s ，线性平均8s
|
主要测量指标
|
Max、Min、Leq,T、Leq,4h、Leq,8h
|
传感器参数
|
传感器型号 |
灵敏度 |
质量 |
尺寸（mm） |
AWA84152A |
2mV/m·s-2 |
24g |
20×20×20 |
|
采样频率 |
12 kHz |
|
