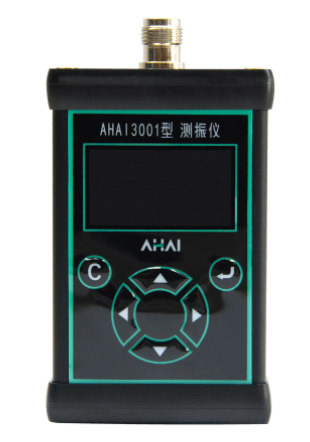

AHAI3001物联网型工作测振仪是一种具有物联网技术的振动分析仪器。可以对振动加速度、速度、位移的峰值、峰峰值、有效值同时进行测量。测量结果可以保存在仪器内部，也可以实时通过蓝牙、WIFI、4G网络、RS485接口上传到计算机、前端服务器、云服务器上。既可以用于振动现场测量，也可以用于振动长期在线监测。用户还可以选配振动1/3 OCT频谱分析功能，用于振动特征分析。
配置价格：
| 序号 |
型号名称（功能备注） |
出厂价(元) |
| 1 |
AHAI3001工作测振仪（基本型，加速度、速度、位移） |
2500 |
| 2 |
宽频型（上限20kHz） |
3,500 |
| 3 |
工业现场基本型（RS232输出） |
3,100 |
| 4 |
工业现场分析型（RS232、1/3OCT） |
7100? (带储存+1000) |
| 5 |
积分存贮型（RS232、积分、储存） |
5,100 |
| 6 |
积分手传型（RS232、积分、储存、数据采集、手传振动） |
7,100 |
| 7 |
分析存贮型（RS232、积分、储存、数据采集、手传振动、1/3OCT） |
10,100 |
| 8 |
物联网基本型（积分、储存、物联网模块、采集记录、流量（2年）、云服务器） |
10,600 |
| 9 |
物联网分析型（增加1/3OCT） |
14,600 |
| 10 |
AHAI3011便携式振动校准器（1m/s2 和10m/s2） |
12,000 |
| 11 |
微型打印机 |
1,380 |
配置介绍：
配置
|
频率范围
|
测量范围 |
测量指标 |
备注 |
|
5Hz~3.5kHz，20Hz~13.5kHz |
0.01~5000m.s-2
（配1pC/m.s-2传感器时） |
加速度、速度、位移的峰值、有效值、峰峰值及加速度级 |
输出接口：交流输出（可接监听耳机）、直流输出 |
AHAI3001-1
宽频型 |
5Hz~3.5kHz，20Hz~20kHz |
同上 |
同上 |
同上 |
AHAI3001-2A工业现场基本型 |
5Hz~3.5kHz，20Hz~13.5kHz |
同上 |
同上 |
输出接口：同上RS232/RS485 |
AHAI3001-2B工业现场分析型 |
同上 |
同上 |
同上，增加1/3 倍频带加速度 |
频谱分析：实时1/3 OCT，中心频率：4-2.5k Hz,20-10k Hz
输出接口：交流输出、直流输出、RS232/RS485 |
AHAI3001-2C积分存贮型 |
同上 |
同上 |
同上，增加最大、最小值。 |
输出接口：交流输出、直流输出
积分时间：1秒到24小时任意设置
启动方式：按键、定时、等间隔、超限
存贮：最多1024组积分测量结果 |
AHAI3001-2D分析存贮型 |
同上 |
同上 |
加速度、速度、位移的峰值、有效值、峰峰值，加速度级，手传计权加速度级，最大、最小值。 |
频谱分析：实时1/3 OCT，中心频率：4-2.5k Hz或20-10k Hz
积分时间：1秒到24小时任意设置
启动方式：按键、定时、等间隔、超限
存贮：最多1024组积分测量结果或512组带频谱分析结果 |
AHAI3001-2E物联网基本型 |
积分存贮型上增加蓝牙或WIFI模块及4G DTU或NB卡，增加采集记录功能授权，数据直 接上传云服务器。 |
AHAI3001-2F物联网分析型
|
物联网基本型上增加1/3OCT 授权，数据直接上传云服务器 |
参数介绍：
频率范围型号 |
采样频率 |
加速度档 |
速度档 |
位移档 |
8kHz |
8 Hz～3.5 kHz |
8 Hz～1 kHz |
8 Hz～400 Hz |
32kHz |
32 Hz～13 kHz |
32 Hz～1 kHz |
32 Hz～400 Hz |
|
测量范围 |
当用户所配加速度计的灵敏度不同时，测量范围随之不同；
测量范围以灵敏度为3 pC/m·s-2，频率为15.92 Hz为参考：
采样频率 |
加速度峰值（m/s2） |
速度有效值（mm/s） |
位移峰峰值（mm） |
8kHz |
0.1～400 |
0.1～4000 |
0.02～40 |
32kHz |
0.1～400 |
0.1～4000 |
0.001～40 |
|
主要测量指标 |
apeak，a_rms,a_p-p,vpeak，v_rms，v_p-p，dpeak，d_rms，d_p-p，Vla,T，a_max，v_max，d_max，Vla_max，a_min，v_min，d_min，VLa_min，频率指示 |
截止频率 |
8kHz采样频率： |
二阶高通滤波器： |
3.16Hz、10Hz、31.6Hz和关闭可选 |
二阶低通滤波器： |
3.16kHz、1kHz、316Hz和关闭可选 |
32kHz采样频率： |
二阶高通滤波器： |
12.6Hz、40Hz、126Hz和关闭可选
|
二阶低通滤波器： |
13kHz、4kHz、1264Hz和关闭可选
|
|
记录功能（选配） |
采样间隔1秒到600秒可设置 |
存贮 |
4 MB Flash RAM。 |
存贮组数 |
——基本分析功能：680组
——全功能：220组 |
输出接口
|
RS232/RS485、直流信号、交流信号
|
显示
|
1.5寸128×64点阵OLED屏
|
功耗（基本功能）
|
<80 mA/5 V
|
电源
|
锂电池：3.7V/1000 mAh；
外接电源： 5V/2A，MicroUSB口或DB9座接入
|
外形尺寸 |
104×55×23mm
|
使用条件 |
——气 温：-10 ℃～50 ℃
——相对湿度： 25 %～90 %
——气 压：65
kPa～108 kPa
|
数据记录（选配）
|
记录内容：关闭或Type1～Type6
Type1：ap，vrms，dp_p，3
Type2：arms、vrms、drms，3。
Type3：VLwh，VLa，2。
Type4：1/3OCT下的加速度有效值。
Type5：a,v,d的有效值、峰值和峰峰值。
Type6：a,v,d的有效值、峰值、峰峰值和1/3OCT下的加速度短时有效值。
|
记录间隔
|
记录间隔：1 s～600 s可选
|
1/3OCT频谱分析功能（选配）
|
——符合 GB/T 3241-2010
——滤波器类型：并行(实时)倍频程，以10为底，G=103/10。
——滤波器中心频率
8kHz采样频率：4Hz、5Hz、6.3Hz、8 Hz、10 Hz、12.5 Hz、16 Hz、20 Hz、25 Hz、31.5 Hz、40 Hz、50 Hz 、63 Hz、80 Hz、100 Hz、125 Hz、160 Hz、200 Hz、250 Hz、315 Hz、400 Hz、500 Hz、630 Hz、800 Hz、1k Hz、1.25k Hz、1.6k Hz、2kHz、2.5k Hz。
32kHz采样频率：16 Hz、20 Hz、25 Hz、31.5 Hz、40 Hz、50 Hz 、63 Hz、80 Hz、100 Hz、125 Hz、160 Hz、200 Hz、250 Hz、315 Hz、400 Hz、500 Hz、630 Hz、800 Hz、1k Hz、1.25k Hz、1.6k Hz、2kHz、2.5k Hz、3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz。
——实时分析：同时完成所有中心频率。
——主要测量指标：频带加速度1秒值（L1s）、频带加速度最大值(Max)、频带加速度最小值(Min)、频带加速度等效值(Leq,T)。 |
手传振动测量（选配）
|
——测量范围：90dB～180dB（注：以10-6m/S2为参考0dB）
——频率范围（采样频率为8kHz）：5Hz～1600Hz
——主要测量指标：awh,4h、VLwh,T、VLwh_max、VLwh_min。 |
|
